用途及分类
穿墙瓷套管适用于工频交流电压为 35kV 以下电站、变电所、配电装置和高压电器中，作导电部分穿过墙壁或其它接地物的绝缘和支持用，套管适用于环境温度为 -40 ～ +40 。
穿墙瓷套管按装置场所分为户外和户内。按结构分为带导杆式和母线式。按所用导体材料分为铝导体和铜导体。按安装地点分为普通型和耐污型。
技术标准
高压穿墙瓷套管按国标 GB12944.1 ～ 12944.2 生产制造。

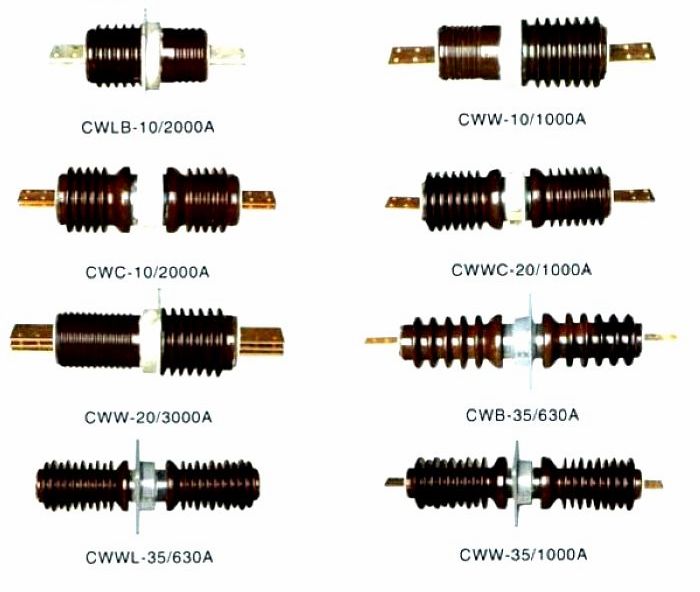

型号说明
CL- 户内铝导体穿墙瓷套管
C －户内铜导体穿墙瓷套管
CWL －户外－户内铝导体穿墙瓷套管
CWWL －耐污型户外－户内铝导体穿墙瓷套管
CW －户外－户内铜导体穿墙瓷套管
CWW －耐污型户外－户内铝导体穿墙瓷套管
CM －户内母线式穿墙瓷套管
CMWW －耐污型户外－户内母线式穿墙瓷套管
CB 户内圆铜导杆穿墙瓷套管
CWB －户外－户内圆铜导杆穿墙瓷套管
|
套管形式 |
套管额定电压（有效值） |
套管高电压（有效值） |
工频电压（有效值）不小于 |
雷电冲击耐受电压（峰值）不小于 |
|
干耐受 lmin |
湿耐受 lmin |
击穿 |
可见电晕 |
|
普通型及耐污型 |
6
10
20
35 |
6.9
11.5
23
40.5 |
23
30
50
80 |
58
75
120
176 |
－
－
14.8
25.8 |
60
75
125
185 |
|
名称 |
型号 |
额定电压
（KV） |
额定电流（A） |
备注 |
|
户内
铝导体
|
CL- |
10KV |
250A、400A、630A、1000A、1600A
2000A、3150A |
|
|
35KV |
250A、400A、630A、1000A、1600A |
|
|
户外
铝导体
|
CWL- |
10KV |
250A、400A、630A、1000A、1600A
2000A、3150A |
|
|
20KV |
2000A、3150A、4000A |
|
|
35KV |
250A、400A、630A、1000A、1600A |
|
|
户内
铜导体 |
|
10KV |
250A、400A、630A、1000A、1600A
2000A、3150A 、4000A |
|
|
35KV |
250A、400A、630A、1000A、1600A |
|
|
CC- |
10KV |
1000A、1600A、2000A |
铜棒 |
|
CB- |
35KV |
400A、630A、1000A、1500A、2000A |
铜棒 |
|
户外
铜导体 |
|
10KV |
250A、400A、630A、1000A、1600A、2000A、3150A |
|
|
20KV |
2000A、3150A、4000A、5000A |
|
|
35KV |
250A、400A、630A、1000A、1600A |
|
|
CWC- |
10KV |
1000A、1600A、2000A、 |
铜排、棒 |
|
20KV |
1000A、1600A、2000A、3150A |
铜排、棒 |
|
35KV |
1000A、1600A、2000A、3150A |
铜排、棒 |
|
母线
穿墙套管 |
CM-12-86 |
12KV |
|
|
|
CM-12-105 |
12KV |
|
|
|
CM-12-142 |
12KV |
|
|
|
CM-12-160 |
12KV |
|
|
|
CM-24-130 |
24KV |
|
|
|
CMW-24-180 |
24KV |
4000A |
|
|
CMW-24-330 |
24KV |
8000A |
|
|
CMW-40.5-320 |
40.5KV |
6000A |
|
|
CMW-24-330 |
24KV |
10000A |
|
|
户外
防污型 |
CWWL- |
35KV |
400A、630A、1000A、1600A |
铝排 |
|
CWW- |
35KV |
400A、630A、1000A、1600A |
铜排 | |
